Produktbeskrivning

Fabriksförsäljning Kvalitet liten 2-fas Stepper Driver Mini med lågpristillverkare och leverantörer. LICHUAN® är tillverkare och leverantör av liten 2-fas Stepper Driver Mini i Kina.

produkt introduktion

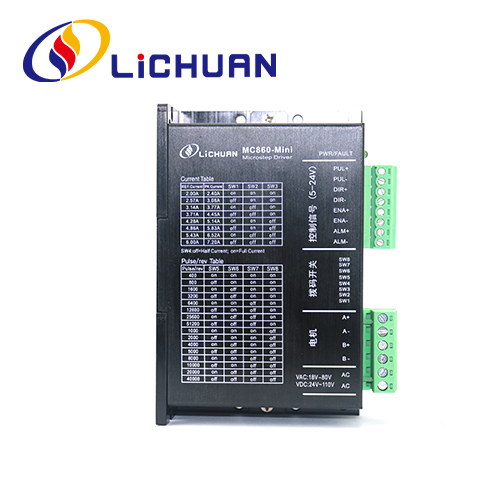

MC860H(E) mini är en 86 digital-stegs enhet utvecklad baserad på högpresterande och låg strömförbrukning ARM-chips. Den är försedd med en intelligent regulator med en PID-parameters självregleringsfunktion, så att de lämpligaste parametrarna automatiskt kan genereras för olika motorer utan manuell reglering, vilket gör att motorernas driftprestanda blir den bästa. Motorljudet för denna frekvensomriktare är mycket lågt, vilket ger en hög kostnadsprestanda.

Funktionella egenskaper

● Spänningsingångsområde: DC20V~90V/AC18V~80V
● Max. toppström: 7,2A
● Indelningsområde: 400~51200ppr
● Pulsform: Puls+riktning
● Pulssvarsfrekvens: 0~200KHz
● Motorparameters självreglering
● Försedd med överspänning, överström och tracking error och utomtoleransskyddsfunktioner osv.

Driftmiljö och parametrar

● Förvaringstemperatur: -20°C~65°C
● Driftstemperatur: 0°C~50°C
● Luftfuktighet vid drift: 40~90%RH (utan kondens)
● Vibrationsfrekvens: < 0,5G (4,9m/s2), 10~60 Hz (icke-kontinuerlig drift).
● Platser med damm, oljefläckar, frätande gaser, hög luftfuktighet och vibrationer bör undvikas. Brännbara gaser och ledande damm bör förbjudas

Huvudapplikationer

Lämplig för automatisk utrustning och instrument inom olika rörelsekontrollområden såsom elektronisk bearbetning och detektering, halvledarförpackning, laserskärning och svetsning, laserfotosättning, förpackningsmaskiner, graveringsmaskiner, markörer, skärare, klädplotter, medelstora CNC-verktygsmaskiner och automatiska monteringsutrustning.

Teknisk parameter

● Spänningsingångsområde: DC24V~110V/AC18V~80V
● Maximal toppström: 7,2A
● Indelningsområde: 400～51200ppr
● Pulsform: puls +riktning
● Impulssvarsfrekvens: 0~200KHz
● Autojusteringsfunktion för motorparameter
● Med överström, överspänning och andra skyddsfunktioner.

Miljöparametrar

● Förvaringstemperatur: -20°C～65 ℃
● Driftstemperatur: 0° ℃ ~ 50 ℃
● Luftfuktighet vid drift: 40~90%RH (icke-kondenserande)
● Vibrationsfrekvens: mindre än 0,5G(4,9m/s2)10Hz~ 55Hz (diskontinuerlig drift)
● Undvik damm, oljefläckar, frätande gaser, platser med för hög luftfuktighet och för starka vibrationer, och förbjud brandfarlig gas och ledande damm

Körfunktionsbeskrivning

Körfunktion	Instruktioner
Microstep indelningsinställning	Antalet mikrostegsuppdelningar av föraren ställs in av fyra DIP-switchar SW5~SW8. Det finns 16 mikrostegsunderavdelningar i total. När användaren ställer in underavdelningar ska föraren stoppas först. För poängsättning, följ instruktionerna på förarpanelen.
Utström miljö	Utströmmen från drivenheten ställs in av tre DIP-omkopplare SW1~SW3, och dess utström har 8 växlar. För den specifika utgångsströminställningen, se beskrivningen av förarpanelen.
Automatisk halvflödesfunktion	Användaren kan ställa in förarens automatiska halvflödesfunktion genom SW4-omkopplaren. OFF betyder att viloströmmen är inställd på hälften av den dynamiska strömmen, och ON betyder att viloström och dynamisk ström är samma. Vid allmän användning bör SW4 ställas in på OFF för att minska värmegenereringen av motorn och föraren och förbättra tillförlitligheten. Cirka 0,3 sekunder efter att pulståget stannat kommer strömmen automatiskt att minska med 50 % (verkligt värde 55 %), värmevärdet är det teoretiskt reducerade med 65 %.
Signalgränssnitt	PUL+ och PUL- är de positiva och negativa ändarna av styrpulssignalen; DIR+ och DIR- är de positiva och negativa ändarna av riktningssignalen: ENA+ och ENA- är de positiva och negativa ändarna av aktiveringssignalen, ALM+ och ALM- är larmutgången.
Motorgränssnitt	A+ och A- är anslutna till de positiva och negativa ändarna av stegmotorns A-faslindning; B+ och B- är anslutna till de positiva och negativa ändarna av stegmotorns B-faslindning. När tvåfaslindningarna A och B byts ut kan motorns riktning vändas
Strömkontakt	Använd AC/DC-strömförsörjning, spänningsområdet är 24~110VDC eller 18~80VAC, terminalerna är inte uppdelade i positiva och negativa poler, den rekommenderade strömförsörjningen är DC 48V, och effekten är större än 250W.
Indikator ljus	Enheten har två indikatorlampor, röda och gröna. Den gröna lampan är strömindikatorn, när föraren är påslagen lyser den gröna lampan alltid på; den röda lampan är felindikatorn, när det finns ett överspännings- eller överströmsfel är felet Lampan lyser alltid. När felet är åtgärdat slocknar den röda lampan. När frekvensomriktaren misslyckas kan endast en strömcykel och återaktivering åtgärda felet.
Installation Anteckningar	De yttre måtten på drivenheten är: 11 9 x76 x34 mm, och monteringshålets avstånd är 112 mm. Den kan installeras horisontellt eller vertikalt (vertikal installation rekommenderas). Vid installation bör den vara nära metallskåpet för att underlätta värmeavledning.

Parameterinställning

Uppdelningsprecision, dynamiska och halv/hela strömmar kan ställas in för MC860-Mini Driver via 8-bitars ratten enligt följande:

Arbetsaktuell inställning

Utgångstoppström	Utgångsgenomsnittlig ström	SW1	SW2	SW3
2,4A	2,0A	på	på	på
3,08A	2,57A	av	på	på
3,77A	3.14A	på	av	på
4,45A	3,71A	av	av	på
5.14A	4,28A	på	på	av
5,83A	4,86A	av	på	av
6,52A	5,43A	på	av	av
7.2A	6,0A	av	av	av

Installationsstorlek (enhet: mm)

Microstep indelningsinställning

Steg/revolution	SW5	SW6	SW7	SW8
400	på	på	på	på
800	av	på	på	på
1600	på	av	på	på
3200	av	av	på	på
6400	på	på	av	på
12800	av	på	av	på
25600	på	av	av	på
51200	av	av	av	på
1000	på	på	på	av
2000	av	på	på	av
4000	på	av	på	av
5000	av	av	på	av
8000	på	på	av	av
10000	av	på	av	av
20000	på	av	av	av
40000	av	av	av	av
