Produktbeskrivning

LICHUAN® är en av de berömda tillverkarna och leverantörerna av Kina Low-profile Stepper Driver Mini. Vår fabrik är specialiserad på tillverkning av Low-profile Stepper Driver Mini. Välkommen att köpa Low-profile Stepper Driver Mini från oss. Varje förfrågan från kunder besvaras inom 24 timmar.

produkt introduktion

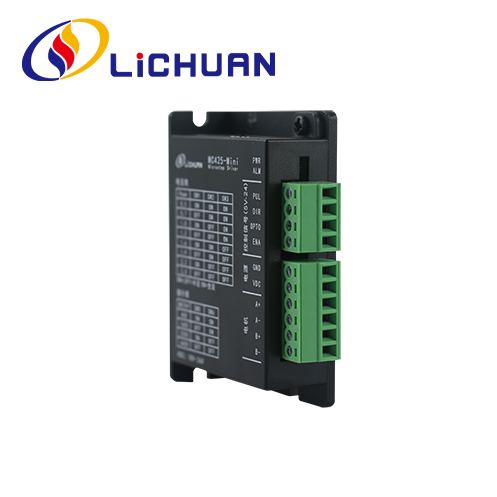

Baserat på det senaste ARM-chipteknikschemat, är MC425-Mini digitala lågspänningsstegmotordrivenheter i allmänhet försedda med tvåfasiga 35, 39 och 42 stegs motorserier för att uppnå utmärkta prestanda i medelhög och låg hastighet. Vilken underdelning som helst inom 400~6400 och vilken ström som helst inom det nominella området kan ställas in för tillämpningen i de flesta små utrustningar. En inbyggd mikroindelningsteknik används, vilket kan bidra till att uppnå effekten av en hög indelning även under en låg indelning. Körningen med medel- eller låghastighet är mycket stabil och ljudet från drivmotorn är mycket lågt. Drivrutinen kan matchas för 2-fas Nema17 stegmotor med öppen slinga.

Funktionella egenskaper

● Spänningsomfång: DC18V~36V
● Max. toppström: 2,5A
● Indelningsområde: 400~6400ppr
● Pulsform: Puls + riktning
● Pulssvarsfrekvens: 0~200KHz
● Motorparameters självreglering
● Försedd med överspänning, överström och t.

MC425Emini funktioner

● Spänningsingångsområde: DC18V~36V
● Maximal toppström: 2,5A
● Indelningsområde: 400～6400ppr
● Pulsform: puls + riktning
● Impulssvarsfrekvens: 0~200KHz
● Motorparameters autojusteringsfunktion Med skyddsfunktioner som överspänning, överström, spårningsfel utanför tolerans, etc.
● Mer information Vänligen kontrollera drivrutinsmanualen på "ladda ner" katalogen.

Driftmiljö och parametrar

● Förvaringstemperatur: -20°C~65°C
● Driftstemperatur: 0°C~50°C
● Luftfuktighet vid drift: 40~90%RH (utan kondens)
● Vibrationsfrekvens: < 0,5G (4,9m/s2), 10~60 Hz (icke-kontinuerlig drift).
● Platser med damm, oljefläckar, frätande gaser, hög luftfuktighet och vibrationer bör undvikas. Brännbara gaser och ledande damm bör förbjudas

Teknisk parameter

● Förvaringstemperatur: -20°C~65°C
● Driftstemperatur: 0°C~50°C
● Luftfuktighet vid drift: 40~90%RH (utan kondens)
● Vibrationsfrekvens: < 0,5G (4,9m/s2), 10~60 Hz
(icke-kontinuerlig drift).
● Platser med damm, oljefläckar, frätande gaser, hög luftfuktighet och vibrationer bör undvikas. Brännbara gaser och ledande damm bör förbjudas

Huvudapplikationer

Lämplig för automatisk utrustning och instrument inom olika rörelsekontrollområden såsom elektronisk bearbetning och detektering, halvledarförpackning, laserskärning och svetsning, laserfotosättning, förpackningsmaskiner, graveringsmaskiner, markörer, skärare, klädplotter, medelstor CNC

Teknisk parameter

● Spänningsingångsområde: DC24V~110V/AC18V~80V
● Maximal toppström: 7,2A
● Isolationsmotstånd: 500M
● Med överström, överspänning och andra skyddsfunktioner.

Miljöparametrar

● Förvaringstemperatur: -20° ℃ ~ 80 ℃
● Driftstemperatur: 0 ℃~55 ℃
● Luftfuktighet i drift: 90 % RH (ej kondenserande)
● Vibrationsfrekvens: mindre än 0,5G(4,9m/s2)10Hz~60Hz (diskontinuerlig drift)
● Undvik damm, oljefläckar, frätande gaser, platser med för hög luftfuktighet och för starka vibrationer, och förbjud brandfarlig gas och ledande damm

Körfunktionsbeskrivning

Körfunktion	Instruktioner
Hastighetsområde miljö	De fyra DIP-omkopplarna SW5~SW8 används för att ställa in frekvensomriktarens varvtalsområde. Det finns totalt 16 hastighetsområden. När användaren ställer in hastighet, bör drivningen stoppas först. För inställning av det specifika hastighetsintervallet, följ instruktionerna på drivpanelen.
Utgångsströminställning	8 utgångsströmmar kan ställas in för föraren genom 3 rattar SW1~SW3. Se instruktionerna på förarpanelen för utgångsströminställningar.
Automatisk halvflödesfunktion	Automatisk halvströmsfunktion kan ställas in för föraren via switch SW4. OFF betyder att viloström är inställd på hälften av Driftström; ON betyder att viloström och dynamisk ström är samma. SW4 ska ställas in som AV för allmänt bruk till minska värmeutvecklingen hos motorn och föraren och förbättra tillförlitligheten. Cirka 0,3 s efter att pulståget stannat kommer strömmen automatiskt att minska med 50 % (verkligt värde 55 %) och teoretiskt kommer värmeutvecklingen att minska med 65 %.
Signalgränssnitt	PUL+ och PUL- är styrterminalerna för motorstart, som stöder 5V eller 24V omkopplingssignaler; DIR+ och DIR- är de positiva och negativa terminalerna för riktningssignalen; ENA+ och ENA- är de positiva och negativa terminalerna för aktiveringssignalen.
Motorgränssnitt	A+ och A- ansluts till positiva och negativa terminaler på A-faslindningen på stegmotorn; B+ och B- ansluts till positiva och negativa terminaler. När A- och B-faslindningar kopplas om, kommer motorriktningen på att vändas;
Strömkontakt	Använd AC/DC-strömförsörjning, spänningsområdet är 24~110VDC eller 18~80VAC, terminalerna är inte uppdelade i positiva och negativa poler, den rekommenderade strömförsörjningen är DC 48V, och effekten är större än 250W.
Indikator ljus	Det finns 1 grön indikatorlampa och 1 röd indikatorlampa på föraren. Den gröna är strömindikatorlampan, den tänds när föraren är ansluten till strömkällan; den röda är felindikatorlampan, den tänds när överspänning eller överströmsfel inträffar. Röd indikatorlampa slocknar efter att felet har åtgärdats. Fel i drivrutinen kan endast elimineras genom att återansluta till strömförsörjningen och återanvända
Installation Anteckningar	Mått på drivenheten: 150x97,5x52,6 mm, hålens monteringsstigning: 138,5 mm. Både horisontella och vertikala installationer kan väljas (vertikal installation rekommenderas). Drivern ska installeras tätt mot metallskåp för värmeavledning.

Parameterinställning

Hastighetsområdet, dynamiskt och halv/hel ström för MC860P-2-frekvensomriktaren kan ställas in enligt följande genom 8-bitars DIP-omkopplaren

Arbetsaktuell inställning

Utgångstoppström	Utgångsgenomsnittlig ström	SW1	SW2	SW3
2,4A	2,0A	på	på	på
3,08A	2,57A	av	på	på
3,77A	3.14A	på	av	på
4,45A	3,71A	av	av	på
5.14A	4,28A	på	på	av
5,83A	4,86A	av	på	av
6,52A	5,43A	på	av	av
7.2A	6,0A	av	av	av

Installationsstorlek (enhet: mm)

Inställning av hastighetsområde

SPD	SW5	SW6	SW7	SW8
60	på	på	på	på
90	av	på	på	på
120	på	av	på	på
150	av	av	på	på
180	på	på	av	på
240	av	på	av	på
300	på	av	av	på
360	av	av	av	på
420	på	på	på	av
480	av	på	på	av
540	på	av	på	av
600	av	av	på	av
720	på	på	av	av
840	av	på	av	av
960	på	av	av	av
1200
