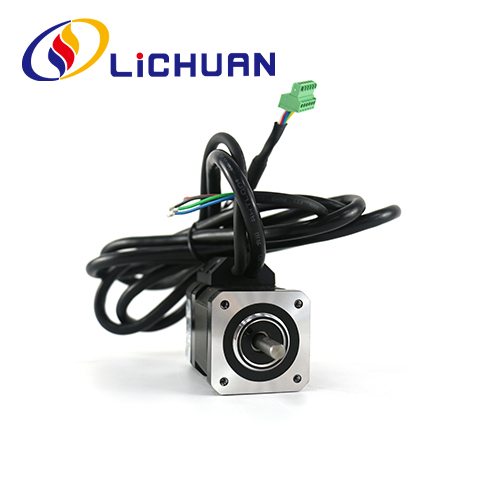

42 Series Nema 17 2-fas stegmotor med sluten slinga

Köp rabatt S42-serien Nema 17 2-fas stegmotor med sluten slinga med gratis prov tillverkad i Kina. LICHUAN® is42 Series Nema 17 2 Fas Closed Loop Stepper Motor tillverkare och leverantör i Kina.

Skicka förfrågan

Produktbeskrivning

LICHUAN® välkomnar dig varmt till grossist 42 Series Nema 17 2 Fas Closed Loop Stepper Motor från vår fabrik. Våra produkter är CE-certifierade och har för närvarande en stor mängd fabriksinventering. Lichuan fabrik har mer än 14 års produktionserfarenhet. Vi är support OEM & ODM, vi kommer att ge dig bra service och fabriksrabatterade priser. Vi välkomnar fler distributörer att gå med i LICHUAN.

42-serien Nema17 2-fas sluten slinga stegmotor, användningen av högkvalitativa råmaterial och högstandard permanentmagnet kiselstål, med 1000-linjers högprecisionskodare, övervinner helt stegmotorns stegmotorproblem, samtidigt som de förbättrar avsevärt motorn höghastighetsprestanda, För att underlätta den traditionella steg-för-steg drivprogram uppgradering, kostnadsreduktion jämfört med servomotor för att minska mer än 50%. Motorlängd 68mm ~ 79mm, vridmomentområdet: 0.48N.m ~ 0.72N.m, motoraxeldiameter 5mm eller 6mm. 42-serien Nema17 2-fas stegmotor med sluten slinga kan matchas för 4-typsdrivrutiner: RS485. Kan öppna. Ethercat. Drivrutiner för pulsstyrning.

Parametrar för elektrisk prestanda

Artikel	Specifikationer
Stegvinkelnoggrannhet	±5 %(Fullsteg)
Motståndsnoggrannhet	±10 % (20 ℃)
Induktansnoggrannhet	±20 %(1KHZ)
Temperatur ökning	80 ℃ max (märkström, 2 fas ström på)
Omgivningstemperatur	-20℃~*50℃
Isoleringsresistans	100MQMin 500VDC
Dielektrisk styrka	500V AC 1 minut
Tillåten radiell belastning	0,02 mm Max. (last på 450 g)
Tillåten dragkraftsbelastning	0,08 mm Max. (last på 450 g)
Radiell Max belastning	28N (20 mm från flänsytan)
Axel Max belastning	10N

Serier	Steg Vinkel(")	Längd (mm)	Innehav Vridmoment (N.m)	Fas Ström (A)	Roterande Tröghet (g.cm²)	Vikt (kg)	Encoder Upplösning (PPR)
LC42H249	1.8	68	0.48	1.2	68	0.47	1000
LC42H261	1.8	79	0.72	1.2	102	0.60	1000

Ovan är representativa produkter. Produkter kan skräddarsys!

Form och installationsstorlek (enhet:mm)

Motorns axelläge

Model	Axel Diameter (mm)	Axel Förlängning (mm)	Axel Längd (mm)
LC42H249	φ5 ellerφ6	D-cut 0,5 x 15	24
LC42H261	φ5 ellerφ6	D-cut 0,5 x15	24

Motorkopplingsschema

Motortrådsfärger

Definitioner av kodare Blyfärger

1	gul	EB+
2	grön	EB-
3	svart	EA+
4	blå	EA-
5	Röd	+5VCC
6	Vit	EGND

Anteckningar

1. Faser ska vara korrekt anslutna vid anslutning
motor och förare.
2. Uppenbar värmealstring av motorn kan inträffa under olika körförhållanden. Motorns yttemperatur tillåts överstiga 85 ℃ under drift.
3.Motor must be positioned by installation rabbet on front cover of motor, attention shall be paid on error matching, and the concentricity between motor shaft and load shall be controlled strictly.

Applikationskopplingsschema

Ett komplett stegmotorstyrsystem bör inkludera produkten som visas nedan

Produktförpackning

Lichuan Factory Production Products Machine

Snideri maskin
Beläggningsutrustning
Markeringsmaskin för fiberlaster
Skruvmaskin
Testmaskin
UV-skrivare

Automatisk lödmaskin
Hållande vridmomenttestmaskin
Skruvmaskin
Oscillografmaskin

Industriapplikationer

Robotarm
Laserskärmaskin
3d-utskrivning
CNC-maskin
Automatisk montering
Graveringsmaskin
