Hur uppnår en hybridstegmotor högt vridmoment och precision

Har du någonsin befunnit dig djupt inne i ett projekt, i behov av en komponent som levererar både rå kraft och noggrannhet, och undrat vad som gör det möjligt? Jag vet att jag har. I en värld av automation, robotik och precisionsmaskineri är jakten på ett drivsystem som inte tvingar dig att välja mellan styrka och kontroll konstant. Det är där det tekniska underverketHybrid Stegmotorspelar in. För oss klLICHUAN, detta är inte bara en produktkategori; det är kärnan i att lösa våra kunders mest krävande motion control-utmaningar. Den unika designen av enHybrid stegmotoröverbryggar gapet och erbjuder det bästa av två världar från andra motortyper, och idag vill jag dra tillbaka gardinen för exakt hur den åstadkommer denna bedrift. Genom att förstå dess inre funktioner och de exakta parametrarna som definierar dess prestanda, kan du fatta ett välgrundat beslut för din nästa ansökan.

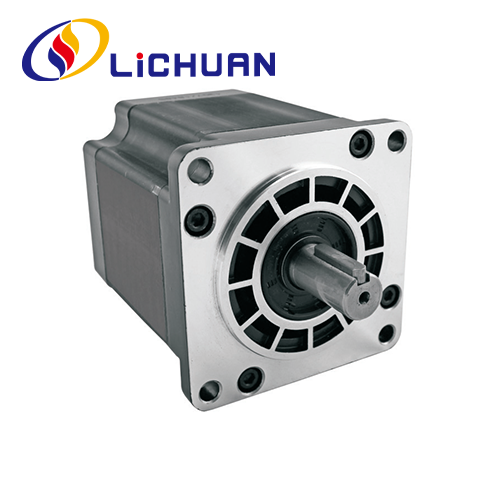

Vad skiljer en hybridstegmotor från andra typer

För att uppskatta dess kapacitet måste vi först förstå dess identitet. Till skillnad från rena permanentmagneter eller steg med variabel reluktans, enHybrid stegmotorär, som namnet antyder, en hybrid. Den kombinerar på ett genialiskt sätt bådas principer. Den har en permanent magnet i sin rotor, men den rotorn är också tandad, ungefär som en motor med variabel reluktans. Denna sammansmältning skapar en synergistisk effekt. Den permanenta magneten ger ett konstant magnetiskt flöde, vilket ökar vridmomentet. Samtidigt tillåter den tandade strukturen en mycket mindre stegvinkel - vanligtvis 1,8° eller 0,9° - genom att magnetiskt flöde kan ta en föredragen väg genom de inriktade tänderna. Denna kombination är det grundläggande skälet aHybrid stegmotorutmärker sig i applikationer som kräver både högt vridmoment vid låga hastigheter och fin positionsupplösning.

Hur skapar den interna designen överlägset vridmoment

Hemligheten med det höga vridmomentet ligger i dess magnetiska krets och luftgapsdesign. Statorn för enHybrid stegmotorhar flera tandade stolpar som är lindade med spolar. När dessa spolar aktiveras i en specifik sekvens skapar de elektromagnetiska poler. Den redan magnetiserade permanentmagnetrotorn attraheras eller stöts bort av dessa statorpoler. Eftersom rotortänderna är något förskjutna från statortänderna genererar de magnetiska krafterna ett starkt tangentiellt drag—vridmoment—för att rikta in dem. Ju fler tänder och ju starkare det magnetiska flödet (från både permanentmagneten och spolens excitation), desto högre vridmoment. PåLICHUAN, optimerar vi detta genom att använda permanentmagnetmaterial med hög energi och precisionslaminering för att minimera flödesförluster och maximera vridmomentdensiteten. Det är därför våra motorer kan leverera exceptionellt hållfasthet och dynamiskt vridmoment i en kompakt ramstorlek.

Vilka parametrar som direkt påverkar precision och prestanda

Precisionen i en stegmotor definieras till stor del av dess stegvinkelnoggrannhet och hur konsekvent den kan uppnå dessa steg utan att missa. Detta styrs av flera viktiga tekniska parametrar. Att förstå dessa specifikationer är avgörande för att välja rätt motor för ditt systems precisionsbehov.

Nyckelprestandaparametrar för en hybridstegmotor

• Stegvinkel:Vinkelförskjutningen per ingångspuls (t.ex. 1,8°, 0,9°). En mindre vinkel ger bättre upplösning.

• Hållande vridmoment:Det maximala vridmoment som motorn kan utöva vid vila. Detta står emot yttre krafter.

• Spärrmoment:Det lilla vridmomentet som finns när motorn inte är strömlös, på grund av permanentmagneten och järnkärnan.

• Noggrannhet:Typiskt en procentandel av stegvinkeln (t.ex. ±5%). Detta är icke-kumulativt.

• Repeterbarhet av steg:Hur exakt motorn återgår till ett beordrat läge, ofta extremt högt.

• Rotor tröghet:Trögheten hos den roterande delen, som påverkar accelerations- och retardationsdynamiken.

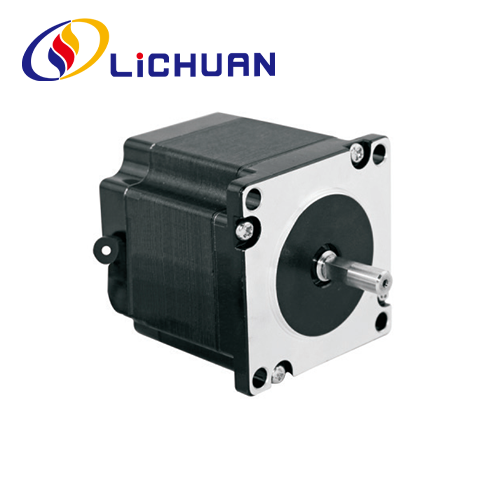

Låt oss titta på hur några av dessa parametrar översätts i verklighetenLICHUANmodeller. Följande tabell jämför två populära serier och visar hur designval påverkar vridmoment och precisionsegenskaper.

Tabell 1: Jämförelse av LICHUAN hybridstegmotorserie

Hur väljer du rätt hybridstegmotor för din applikation

Att välja rätt motor är en balans mellan dina mekaniska krav och motorns prestandakurva. Det vanligaste misstaget är att välja baserat på ramstorlek eller att bara hålla vridmomentet. Du måste ta hänsyn till hastighet-vridmoment-kurvan. AHybrid stegmotorlevererar maximalt vridmoment vid låga hastigheter, och vridmomentet minskar när hastigheten ökar på grund av back-EMF och lindningsinduktansen. PåLICHUAN, guidar vi våra kunder genom en enkel urvalsprocess:

1. Bestäm lasttrögheten och den erforderliga drifthastigheten.

2. Beräkna accelerationsvridmomentet och kontinuerligt löpande vridmoment som behövs.

3. Granska hastighet-vridmoment-kurvan för en kandidatmotor och se till att den ger minst 30-50 % mer vridmoment än ditt beräknade krav över ditt önskade varvtalsområde.

4. Matcha förarens ström- och spänningsutgång till motorns fasspecifikationer för optimal prestanda.

Tabell 2: Kritiska urvalsfaktorer för optimal prestanda

Vilka är de vanligaste frågorna om hybridstegmotorer (FAQ)

I våra dagliga samtal med ingenjörer och designers uppstår vissa frågor upprepade gånger. Här är tre detaljerade vanliga frågor för att ta itu med vanliga nyfikenheter och problem.

FAQ 1: Kan en hybridstegmotor köras i höga hastigheter som en servo?
Även om den är traditionellt känd för prestanda i låg till medelhastighet, modernHybridstegmotorer, särskilt när den är ihopkopplad med avancerade mikrostepping-drivrutiner, kan uppnå förvånansvärt höga hastigheter. Nyckeln är att använda en drivrutin med hög matningsspänning för att övervinna motorns induktans. Men för applikationer som kräver ihållande hög hastighet med fullt vridmoment kan ett servosystem fortfarande vara mer effektivt. För många punkt-till-punkt positioneringsuppgifter med höga vridmomentbehov vid lägre hastigheter, aHybrid stegmotorerbjuder en mer kostnadseffektiv och enklare lösning.

FAQ 2: Hur förhindrar jag missade steg och säkerställer precision?
Missade steg uppstår när motorns belastningsmoment överstiger det tillgängliga motorvridmomentet vid en given hastighet. För att säkerställa precision, dimensionera alltid din motor med en betydande säkerhetsmarginal (se urvalsguiden ovan). Använd ett stegsystem med sluten slinga för kritiska applikationer—vårLICHUANslutna slinga hybrider innehåller en kodare för att upptäcka och korrigera eventuella stegförluster omedelbart, vilket ger servoliknande tillförlitlighet utan att offra steppers inneboende enkelhet och vridmoment.

FAQ 3: Är microstepping nödvändigt för att uppnå högre precision?
Microstepping är en förarteknik som elektroniskt delar upp ett helt steg i mindre steg (t.ex. 1/16, 1/32 av ett steg). Den förbättrar upplösningen dramatiskt, minskar vibrationer och möjliggör mjukare rörelser, särskilt vid låga hastigheter. För ultimat precision och jämnhet, kombinera en hög kvalitetHybrid stegmotormed en microstepping-drivrutin rekommenderas starkt. Det låter dig utnyttja motorns grundläggande precision och uppnå exceptionellt fin och tyst drift.

Är du redo att integrera oöverträffat vridmoment och precision i din design?

Resan till att förståHybrid stegmotoravslöjar en komponent byggd för prestanda där det gäller. Dess hybriddesign är ett bevis på elegant ingenjörskonst, som löser de dubbla kraven på kraft och noggrannhet i ett enda, robust paket. PåLICHUAN, vi tillverkar inte bara dessa motorer; vi konstruerar dem med ett djupt fokus på de parametrar som betyder mest för ditt projekts framgång – från den magnetiska materialkvaliteten till toleransen för varje tand.

Om du navigerar i komplexiteten i en ny design eller optimerar en befintlig maskin som kräver tillförlitlighet, styrka och exakt noggrannhet, låt oss prata. Vårt team är redo att hjälpa dig att analysera dina krav och matcha dem med det perfektaLICHUAN Hybrid Stegmotorlösning.Kontakta ossi dagför att diskutera dina specifika vridmoment- och precisionsutmaningar. Vi är här för att driva din innovation, ett exakt steg i taget.
