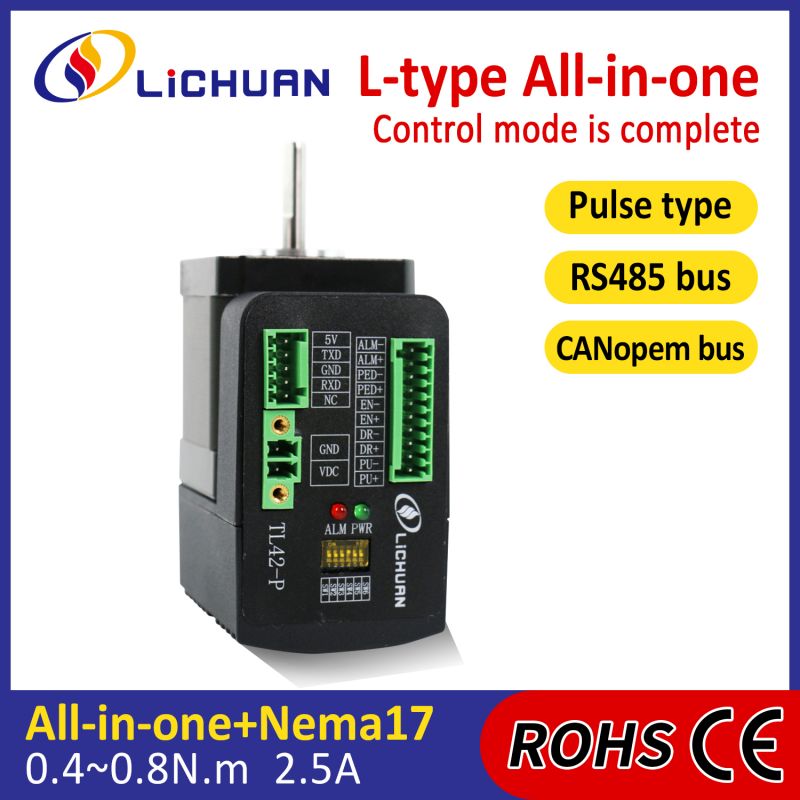

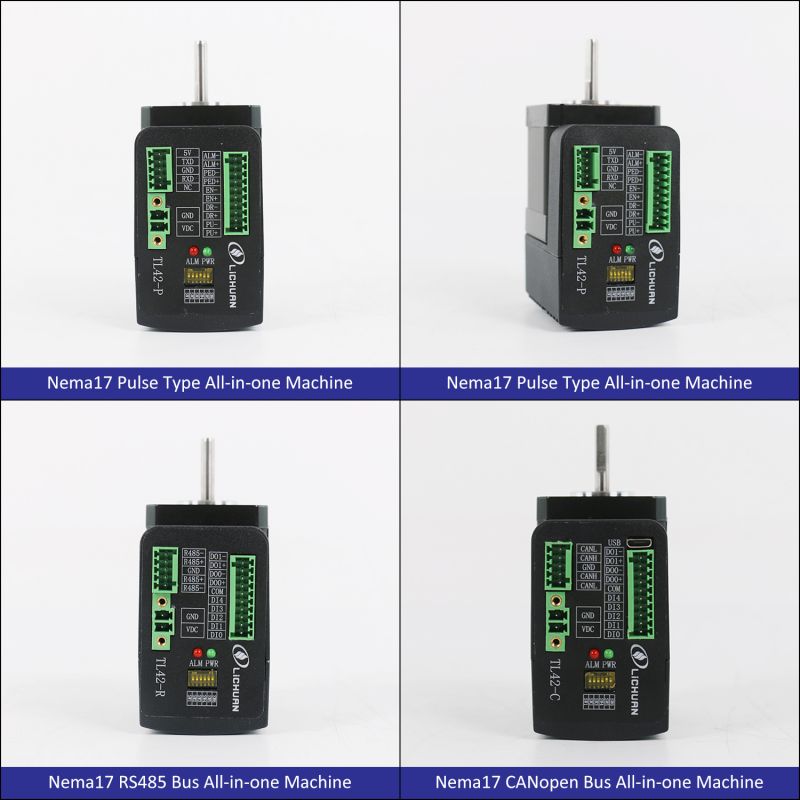

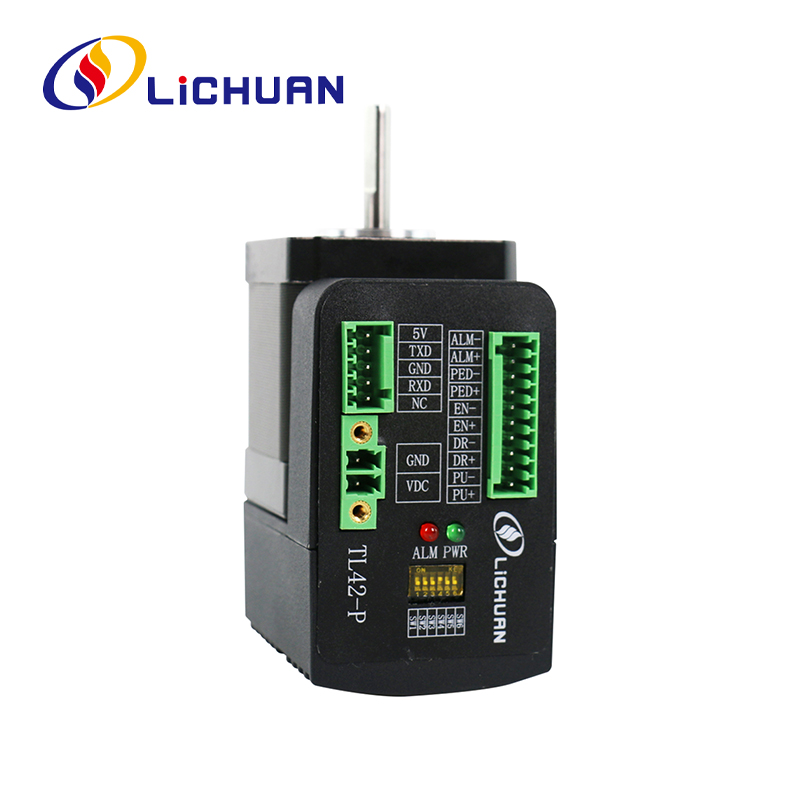

L Typ Nema17 Integrerad stegmotor har öppen slinga/sluten slinga, som har pulsstyrning, ethercat-buss, RS485-buss. Intelligent allt-i-ett servosystem Stegmotor med sluten slinga med integrerad styrenhet och kodare. Utrymmesbesparande allt-i-ett servosystem förenklar installationen. Flänsstorlek: 42 mm. Håller vridmoment 0.4nm-0.8nm.Vi är originalfabriken, vi har CE, ROHS-certifikat.
Serie | Läge | Steg Vinkel |
Motor Längd |
Innehav Vridmoment |
Betygsatt Nuvarande |
Rotor Tröghet |
Motor Vikt |
|
Öppna slinga | Sluten slinga | () | L(mm) | (N.m) | (A) | (g.cm2) | (Kg) | |
Puls Serie |
TLO42P-24V-04 | TLC42P-24V-04 | 1.8 | 75 | 0.4 | 2.5 | 68 | 0.47 |
TLO42P-24V-08 | TLC42P-24V-08 | 1.8 | 88 | 0.8 | 2.5 | 102 | 0.58 | |
RS485 Serie |
TLO42R-24V-04 | TLC42R-24V-04 | 1.8 | 75 | 0.4 | 2.5 | 68 | 0.47 |
TLO42R-24V-08 | TLC42R-24V-08 | 1.8 | 88 | 0.8 | 2.5 | 102 | 0.58 | |
KAN öppna Serie |
TLO42C-24V-04 | TLC42C 24V-04 | 1.8 | 75 | 0.4 | 2.5 | 68 | 0.47 |
TLO42C-24V-08 | TLC42C-24V-08 | 1.8 | 88 | 0.8 | 2.5 | 102 | 0.58 | |
Kodarupplösning(PPR):Öppen slinga:Ingen /sluten slinga:1000 |

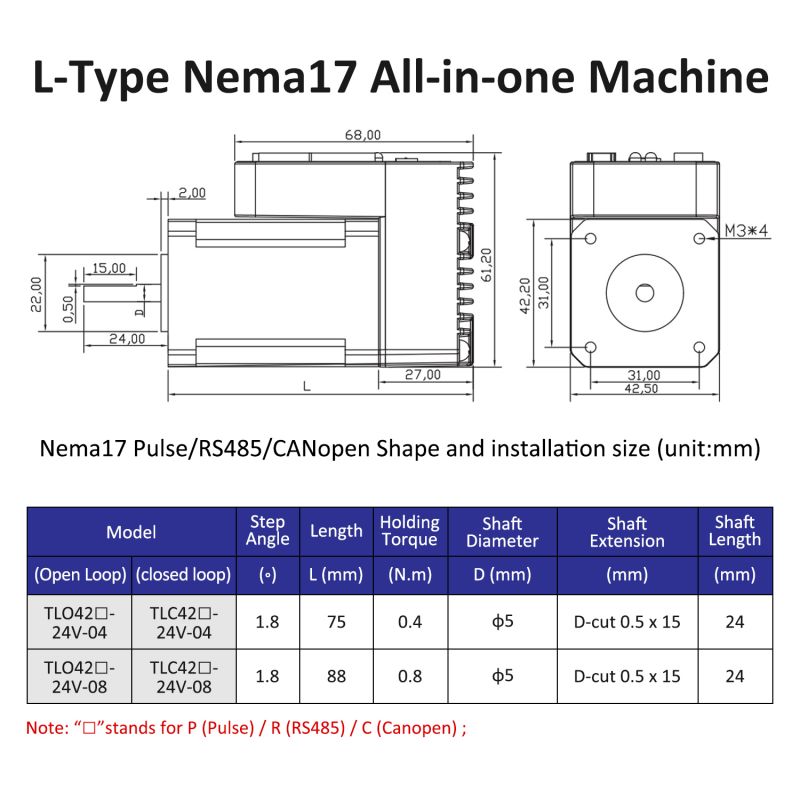

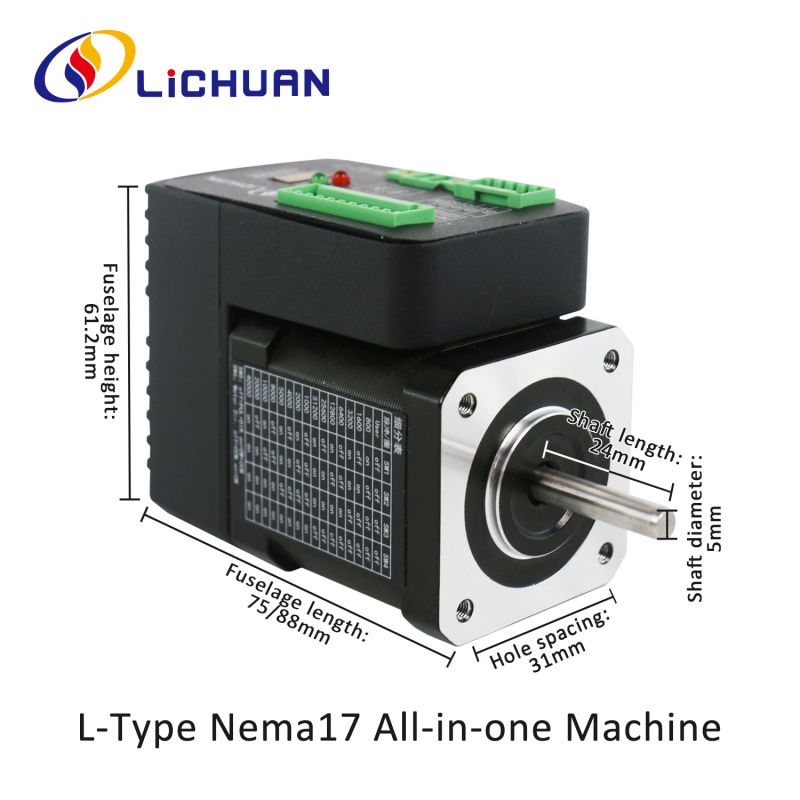

Serie | Modell | Axeldiameter | Skaftförlängning | Skaftlängd | ||
Öppna slinga | Sluten slinga | D(mm) | (mm) |
|
||
Puls Serie |
TLO42P-24V-04 | TLC42P-24V-04 | f5 | D-snitt | 0,5x15 | 24 |
TLO42P-24V-08 | TLC42P-24V-08 | f5 | D-snitt | 0,5x15 | 24 | |
RS485 Serie |
TL042R-24V-04 | TLC42R-24V-04 | f5 | D-snitt | 0,5x15 | 24 |
TL042R24V-08 | TLC42R-24V-08 | f5 | D-snitt | 0,5x15 | 24 | |
KAN öppna Serie |
TLO42C-24V-04 | TLC42C-24V-04 | f5 | D-snitt | 0,5x15 | 24 |
TL042C-24V-08 | TLC42C-24V-08 | f5 | D-snitt | 0,5x15 | 24 |
