Kostnadseffektiv 2-fas stegmotor Step Driver

Köp rabatt kostnadseffektiv 2-fas stegmotor stegdrivrutin med gratis prov tillverkad i Kina. LICHUAN® är en kostnadseffektiv 2-fas stegmotor stegdrivenhetstillverkare och leverantör i Kina.

Skicka förfrågan

Produktbeskrivning

China Factory Kostnadseffektiv 2-fas stegmotor stegdrivrutin finns i lager. LICHUAN® är en kostnadseffektiv 2-fas stegmotor stegdrivenhetstillverkare och leverantör i Kina.

produkt introduktion

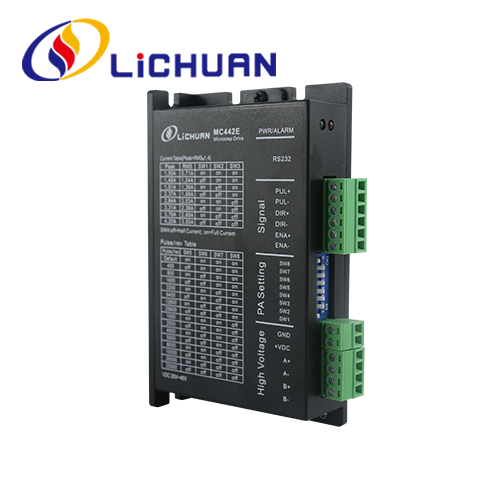

MC442E antar den senaste speciella motorstyrningen DSP-chip och servokontrollteknik, löser helt problem med steg som saknas för stegmotor med öppen slinga, förbättrar uppenbarligen motorns prestanda vid hög hastighet, minskar värmegenerering och vibrationer i motorn, ökar bearbetningshastigheten och maskinens precision, minskar Energiförbrukning. gäller 2-fas Nema17 Nema23 hybridstegmotorer, är bekvämt för att uppgradera traditionella stegdrivrutinlösningar och reducerar i hög grad kostnaderna.

MC442E-funktioner

● Spänningsingångsområde: DC20V~40V
● Maximal toppström: 4,2A
● Indelningsområde: 200～25600ppr
● Pulsform: puls + riktning
● Impulssvarsfrekvens: 0~200KHz
● Motorparameter autojusteringsfunktion Med skyddsfunktioner som överspänning, överström, spårningsfel utanför tolerans, etc.

Teknisk parameter

● Spänningsingångsområde: DC20V~40V
● Maximal toppström: 4,2A
● Indelningsområde: 200~25600ppr
● Pulsform: puls + riktning
● Impulssvarsfrekvens: 0~200KHz
● Autojusteringsfunktion för motorparameter
● Med skyddsfunktioner som överspänning, överström, spårningsfel utanför tolerans, etc.

Miljöparametrar

● Förvaringstemperatur: -20° ℃ ~ 65 ℃
● Driftstemperatur: 0° ℃ ~ 50 ℃
● Luftfuktighet i drift: 40–90 % RH (icke-kondenserande)
● Vibrationsfrekvens: mindre än 0,5G(4,9m/s2)10Hz~ 55Hz (diskontinuerlig drift)
● Undvik damm, oljefläckar, frätande gaser, platser med för hög luftfuktighet och för starka vibrationer, och förbjud brandfarlig gas och ledande damm

Körfunktionsbeskrivning

Körfunktion	Instruktioner
Microstep indelningsinställning	16 mikrostegsindelningar kan ställas in för föraren genom 4 rattknappar SW5~SW8. Föraren ska stoppas när indelningen ställs in. Se instruktionerna på drivrutinspanelen för inställningar för microstep-underdelning.
Utgångsströminställning	8 utströmmar kan ställas in för föraren genom 3 rattar SW1~SW3. Se instruktionerna på drivrutinspanelen för inställningar för utström
Automatisk halvflödesfunktion	Automatisk halvströmsfunktion kan ställas in för föraren via switch SW4. OFF betyder att viloström är inställd på hälften av Driftström; ON betyder att viloström och dynamisk ström är samma. SW4 ska ställas in som AV för allmänt bruk till minska värmeutvecklingen hos motorn och föraren och förbättra tillförlitligheten. Cirka 0,3 s efter att pulståget stannat kommer strömmen automatiskt att minska med 50 % (verkligt värde 55 %) och teoretiskt kommer värmeutvecklingen att minska med 65 %.
Signalgränssnitt	PUL+ och PUL- är positiva och negativa terminaler för pulssignalkontroll; DIR+ och DIR- är positiva och negativa terminaler för riktningssignalen; ENA+ och ENA- är positiva och negativa terminaler för aktiveringssignaler.
Motorgränssnitt	A+ och A- ansluts till positiva och negativa terminaler på A-faslindningen på stegmotorn; B+ och B- ansluts till positiva och negativa terminaler på B-faslindningen på stegmotorn. När A- och B-faslindningar växlas, kommer motorns riktning att vändas.
Strömkontakt	DC-strömförsörjning, driftingångsspänningsområde: 18V~36V DC, 24V DC driftspänning föreslås, strömförsörjningen ska vara högre än 100W.
Indikator ljus	Det finns 1 grön indikatorlampa och 1 röd indikatorlampa på föraren. Den gröna är strömindikatorlampan, den tänds när föraren är ansluten till strömkällan; den röda är felindikatorlampan, den tänds när överspänning eller överströmsfel inträffar. Röd indikatorlampa slocknar efter att felet har åtgärdats. Fel i drivrutinen kan endast elimineras genom att återansluta till strömförsörjningen och återanvända.
Installation Anteckningar	Mått på drivrutinen: 116x69,2x26,5 mm, installationsdelning för hål: 109 mm. Både horisontella och vertikala installationer kan väljas (vertikal installation rekommenderas). Drivern ska installeras tätt mot metallskåp för värmeavledning

Parameterinställning

Uppdelningsprecision, drift och halv/hel ström kan ställas in för MC442E Driver via 8-bitars ratten enligt följande:

Arbetsaktuell inställning

Utgångstoppström	Utdatagenomsnittlig ström	SW1	SW2	SW3
1,0A	0,71A	på	på	på
1,46A	1,04A	av	på	på
1,91A	1,36A	på	av	på
2,37A	1,69A	av	av	på
2,84A	2,03A	på	på	av
3,31A	2,36A	av	på	av
3,76A	2,69A	på	av	av
4.2A	3,0A	av	av	av

Installationsstorlek (enhet: mm)

Microstep indelningsinställning

Steg/revolution	SW5	SW6	SW7	SW8
Standard	på	på	på	på
400	av	på	på	på
800	på	av	på	på
1600	av	av	på	på
3200	på	på	av	på
6400	av	på	av	på
12800	på	av	av	på
25600	av	av	av	på
1000	på	på	på	av
2000	av	på	på	av
4000	på	av	på	av
5000	av	av	på	av
8000	på	på	av	av
10000	av	på	av	av
20000	på	av	av	av
25000	av	av	av	av

Lichuan Factory Production Products Machine

Snideri maskin
Beläggningsutrustning
Markeringsmaskin för fiberlaster
Skruvmaskin
Testmaskin
UV-skrivare

Automatisk lödmaskin
Hållande vridmomenttestmaskin
Skruvmaskin
Oscillografmaskin

Industriapplikationer

Robotarm
Laserskärmaskin
3d-utskrivning
CNC-maskin
Automatisk montering
Graveringsmaskin

Hot Tags: Kostnadseffektiv 2-fas stegmotor stegdrivare, Kina, tillverkare, leverantörer, fabrik, kundanpassad, tillverkad i Kina, billig, CE, hållbar, kvalitet
