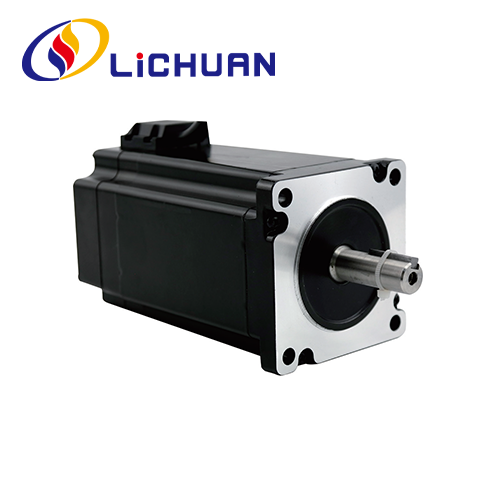

86 Series 3-fas Nema34 Stegmotor med sluten slinga
Hot Selling 86 Series 3 Fas Nema34 Stegmotor med sluten slinga. LICHUAN® är 86 Series 3-fas Nema34 Closed Loop Stepper Motor tillverkare och leverantör i Kina.
Skicka förfrågan
Produktbeskrivning
LICHUAN® välkomnar dig varmt till grossist 86-serien 3-fas Nema34 stegmotorserie med sluten slinga från vår fabrik. Våra produkter är CE-certifierade och har för närvarande en stor mängd fabriksinventering. Lichuan fabrik har mer än 14 års produktionserfarenhet. Vi är support OEM & ODM, vi kommer att ge dig bra service och fabriksrabatterade priser. Vi välkomnar fler distributörer att gå med i LICHUAN.
86 serie 3-fas Nema34 stegmotor med sluten slinga, användningen av högkvalitativa råmaterial och högstandard permanentmagnet kiselstål, med 1000-linjers högprecisionskodare, övervinner helt stegmotorns stegmotor med öppen slinga, samtidigt som den förbättrar avsevärt motorn höghastighetsprestanda, För att underlätta den traditionella steg-för-steg drivprogram uppgradering, kostnadsreduktion jämfört med servomotor för att minska mer än 50%. Motorlängd 123mm ~ 182mm, vridmomentområdet: 6N.m ~ 12N.m, motoraxeldiameter 14mm. 86-serien 3-fas Nema34 stegmotor med sluten slinga kan matchas för 4-typsdrivrutiner: RS485. Kan öppna. Ethercat. Drivrutiner för pulsstyrning.
Parametrar för elektrisk prestanda
| Artikel | Specifikationer |
| Stegvinkelnoggrannhet | ±5 %(Fullsteg) |
| Motståndsnoggrannhet | ±10 % (20 ℃) |
| Induktansnoggrannhet | ±20 %(1KHZ) |
| Temperatur ökning | 80 ℃ max (märkström, 2 fas ström på) |
| Omgivningstemperatur | -20℃~*50℃ |
| Isoleringsresistans | 100MQMin 500VDC |
| Dielektrisk styrka | 500V AC 1 minut |
| Tillåten radiell belastning | 0,02 mm Max. (last på 450 g) |
| Tillåten dragkraftsbelastning | 0,08 mm Max. (450 gload) |
| Radiell Max belastning | 130N (20 mm från flänsytan) |
| Axel Max belastning | 30N |
| Serier | Steg Vinkel(") |
Längd (mm) |
Hållande vridmoment (N.m) | Fas Ström (A) |
Roterande Tröghet (g.cm²) |
Fas Resistance(a) |
Fas Induktans (mH) |
Matchend förare |
Leda tråd (nr.) |
Vikt (kg) |
| LC86H398 | 1.2 | 123 | 6.0 | 3.0 | 2800 | 1.3 | 8.0 | LCDA2260E | 3 | 3.5 |
| LC86H3114 | 1.2 | 140 | 6.8 | 3.0 | 3600 | 0.98 | 7.0 | LCDA2260E | 3 | 4.2 |
| LC86H3129 | 1.2 | 154 | 10 | 3.0 | 3800 | 2.45 | 16 | LCDA2260E | 3 | 4.7 |
| LC86H3156 | 1.2 | 182 | 12 | 3.0 | 4000 | 2.5 | 18 | LCDA2260E | 3 | 5.5 |
Ovan är representativa produkter. Produkter kan skräddarsys!
Form och installationsstorlek (enhet:mm)
Motorns axelläge
| Modell | Axel Diameter (mm) |
Axel Förlängning (mm) |
Axel Längd (mm) |
| LC86H398 | f14 | Nyckelspår 5 x5 x 15 | 40 |
| LC86H3114 | f14 | Nyckelspår 5x5x15 | 40 |
| LC86H3129 | f14 | Keyway5 x5x 15 | 40 |
| LC86H3156 | f14 | Nyckelspår 5 x 5 x 15 | 40 |
Motorkopplingsschema
Motortrådsfärger
Definitioner av kodare Blyfärger
| 1 | gul | EB+ |
| 2 | grön | EB- |
| 3 | svart | EA+ |
| 4 | blå | EA- |
| 5 | Röd | +5VCC |
| 6 | Vit | EGND |
Anteckningar
1. Faser ska vara korrekt anslutna när motorn och drivrutinen ansluts.
2. Uppenbar värmealstring av motorn kan inträffa under olika körförhållanden. Motorns yttemperatur tillåts överstiga 85 ℃ under drift.
3. Motorn måste placeras med hjälp av en monteringsplatta på motorns främre kåpa, uppmärksamhet ska ägnas åt felmatchning och koncentriciteten mellan motoraxeln och lasten ska kontrolleras strikt.
Applikationskopplingsschema
Ett komplett stegmotorstyrsystem bör inkludera produkten som visas nedan
Produktförpackning
Lichuan Factory Production Products Machine
-
Snideri maskin -
Beläggningsutrustning -
Markeringsmaskin för fiberlaster -
Skruvmaskin -
Testmaskin -
UV-skrivare
-
Automatisk lödmaskin -
Hållande vridmomenttestmaskin -
Skruvmaskin -
Oscillografmaskin
